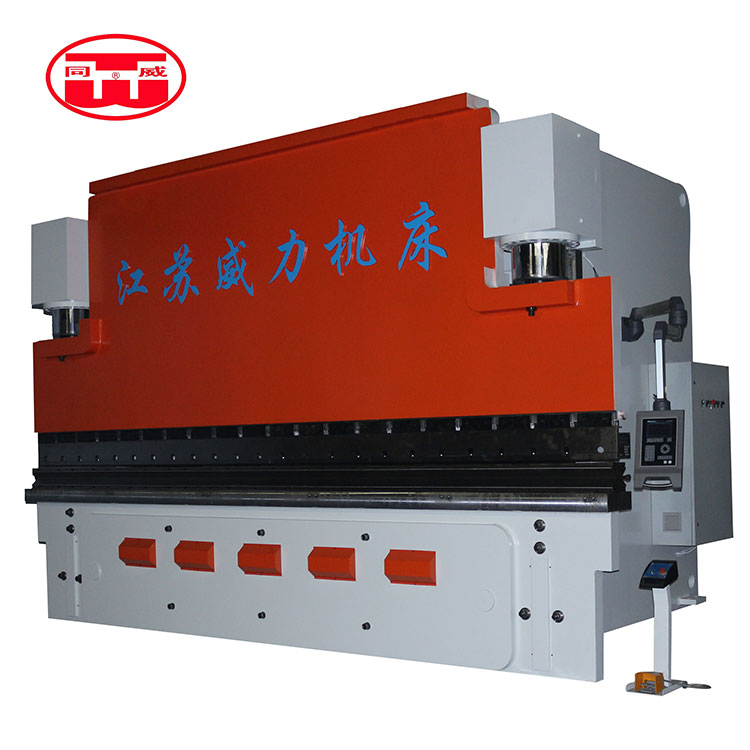

WC67K－600T/6000電液伺服數控折彎機
掃二維碼查看手機官網
二、產品功能
1．液壓上傳動式，無級調節上刀架的行程量，上下行程由光柵檢測數據，精度范圍0.01mm。超范圍不壞的RDLX18系列行程開關控制行程，操作方便。
2．旋轉吊臂設置參數，操作方便，運轉可監督。上下動作由腳踏開關控制，雙手可以操控工件，操作方便。
3 采用進口集成式液壓系統，具有過載保護功能。
4．后檔料可根據編程前后、上下自動準確運轉。有退讓功能。
5．擋料方箱式橫梁，上面安裝兩支進口直線導軌，滑座移動輕松方便，尺寸準確。
6．折彎角度也根據編程，調整輕便迅速。
7．帶耐磨板的加長導軌，運動平穩、承受偏載能力強，機床振動很小。
8．配置異型模具，可以生產汽車橫梁、燈桿、鐵塔、水槽、廚具、箱體、工藝門等各種鈑金加工產品。還可以沖壓、拉伸等深加工。
三、產品制造工藝
⑴大型鍛件：油缸體、活塞
鍛毛坯（外協）—抽樣檢驗—粗加工—探傷—半精加工—精加工—驗收入庫
⑵焊接結構件：機架、上滑塊、工作臺
板材進廠—抽樣檢驗—下料—焊接——焊縫探傷—粗加工—振動時效—精加工—驗收入庫
機床的機架、滑塊、工作臺等主要件均利用俄羅斯引進的數控大型落地鏜銑床一次裝夾精加工而成；
結構件采用噴丸方式除銹，并噴涂防銹漆
四、合理的機器結構
1．機架
機架采用整體焊接的框形結構，由左右立柱、工作臺、油箱、下橫梁等焊接組合而成，其結構穩固，剛性強。兩油缸固定于左右立柱上，。
2．滑塊
技術設計的滑塊、是在整體鐵板上用數控切割割出油缸運動空間，T型加強筋焊接、剛性好。雙螺桿固定在油缸活塞桿上，不轉動、不松動、確保折彎精度。在左右油缸的驅動下作往復滑動而完成折彎工作。
3．液壓系統
系統結構為集成閥塊式，所用閥組采用德國品牌產品力士樂。整個系統結構簡單，調整維護方便，性能可靠。

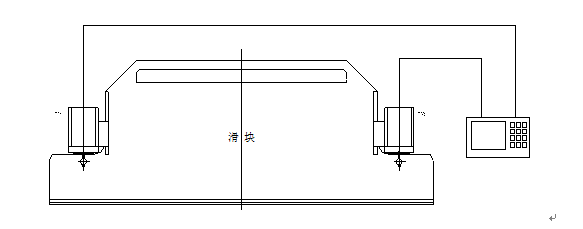

4．角度調節裝置
電液同步折彎機的角度由系統直接編程操作，由兩端德國進口光柵精確測量實際運作位置，并反饋的系統，系統決定兩端油缸頂部的電液伺服閥打開通徑的大小，確保滑塊上下運轉、加壓時保持精確同步。精度誤差0.2°。
后擋料裝置
機器的后擋料裝置置于工作臺后面，后擋料前后和上下調節運轉由伺服電動驅動，經齒輪減速后由滾珠絲杠絲杠傳動，在直線導軌上滑動，擋料尺寸由數控系統控制，有自動退讓功能，保護擋料受力變形。
數控系統：
荷蘭ESTUN公司 Delem DA－52S電液同步折彎機專用數控系統
1．說明
緊湊的DA52s數控系統，采用電子技術，為折彎機的滑塊、后擋料和輸入/輸出柔性定義提供了一套解決方案。
便于操作的用戶界面和TFT真彩LCD顯示的DA-52s系統，擁有了折彎機控制的所有基本功能。其“快捷鍵”方式，提供快速而簡潔的編程。Y軸的角度編程、工作臺撓度補償功能及壓力控制均作為標準配置。高清晰的LCD顯示，提供了清晰而又容易操作的界面。擁有角度和模具參數輸入的數據編程，操作者通過表格進行全屏編程，一目了然。
基于技術的DA-52s系統，提供了解決方案。其配備的USB接口，方便了產品和模具的快速備份。
DA-52s 特點：
◆ 一頁式參數快速編程
◆導航快捷鍵
◆ 7”寬屏彩色TFT
◆ ******4軸控制（ Y1.Y2 和兩附
加軸）
◆工作臺撓度補償控制
◆模具/材料/產品庫
◆USB外設接口
◆ 先進的Y軸控制算法，既可控
制閉環，也可控制開環閥
◆ 面板式安裝結構，可選懸吊箱
標準配置
◆電液同步或扭軸同步折彎機
◆ 彩色LCD顯示屏
◆ 7" 寬屏 TFT
◆LED 背光
◆266MHz 處理器
◆微動開關面板
◆ 64MB存儲容量
◆模具庫： 30個上模/30個下模
◆通過USB進行數據存儲
◆斷電記憶功能
◆集成閥放大器
接口
◆電隔離I/O端口
◆碼器（單端/差分5V/12V）
◆USB接口
◆RS-232接口
◆集成閥的放大器（ Y1 、 Y2）
控制功能
◆伺服或雙速電機控制
◆單極/變頻器控制
◆比例壓力閥直接驅動
◆比例方向閥直接驅動(集成VA功能)
◆最多5路數字功能輸出
◆多機聯動功能
編程功能
◆程序號， 7位數字組成
◆圖號： 20位數字與字母組成
◆工件******計數： 9999
◆******重復工步： 99
◆公/英制轉換
◆一頁式編程
◆示教功能
◆大圓弧編程
◆每步軸速度編程
◆材料屬性編程
◆30個上模

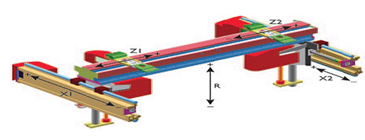

后擋料配置（選配）
◆X, R
◆X, Z
◆X1, X2
◆X, Z, RD
計算功能
◆模具安全區域
◆折彎壓力
◆折彎允差
◆工作臺變形調節
◆壓底折彎壓力
◆角度校正數據庫
輔助功能
◆診斷程序
◆內置PLC功能
◆多種語言選擇
◆錯誤信息提示
◆在線動態性能分析功能
◆安全PLC接口
2．DA-52特點：
l 高清晰的LCD顯示
l 滑塊停止位置控制
l 后擋料控制
l 角度編程
l 模具參數設定
l 后擋料自動退讓控制功能
l 100個程序
l 每個程序具有25工步
l 面板式安裝
l 伺服控制、變頻控制和AC交流電機控制
3．技術規格
l 通用技術規格
—— 程序******工步數25
—— 公/英制轉換
—— 斷電記憶
—— 機器工作時間計數
—— 行程次數
l 編程功能
—— 友好的用戶界面
—— 數據編程的設置
—— 折彎角度
—— 模具參數設置
—— 后擋料位置
—— 后擋料自動退讓功能
—— Y軸的回程
—— Y軸的修正
—— 折彎深度選擇
—— 程序計數
l 輔助功能
—— 多種語言選擇
—— 參數和程序的離線備份與調用
l 接口
—— TTL編碼器接口
—— 25KHz計數頻率
—— 5V或12V單極或差分輸入
—— DNC-RS232C全雙工
l 軸控制輸入/輸出
—— +/- 10V伺服控制
l 數字輸入/輸出
—— 柔性輸入/輸出點配置
—— 24個輸入/輸出點
—— 采用光電隔離
l 計算功能
—— Y軸的深度計算
7．模 具
1．隨機配置了上模手動快速裝夾裝置；
2．模具可根據用戶實際工藝要求設計、另訂。
五、設備工作環境
1、電源要求：三相四線制、380V 50HZ
2、安裝場地：平整牢固
3、防水、防灰塵
六、剪板機設計、制造驗收標準、按照國家下列標準：
JB/T2257.1-1992 《剪板機技術條例》
JB T14349-93 《折彎機精度》
五、售后服務承諾書
1、在合同簽訂之日起，義務為買方提供售中、售后服務，在設備制造過程中歡迎買方前來我公司會審和監制。
2、隨機提供壹套設備使用說明書，包括整機操作使用和維修說明書、電氣圖、液壓系統圖、數控系統操作維修手冊，以滿足買方對設備的使用、維護、保養、調整的需要。
3、有專人免費對用戶人員進行技術培訓，至用戶能獨立操作機床為止，并對參加培訓的人員進行考核。
培訓地點：賣方或買方廠內。
A、指導安裝并負責調試。
B、在預驗收及終驗收過程中，按用戶要求密切合作。
C、設備三包期一年，終生提供配件及維修服務。
D、我公司以“為用戶服務、對用戶負責、讓用戶滿意”為宗旨。維修服務人員到用戶進行服務,必須對完成的維修任務、解決問題的方法做出詳細的記錄,并由用戶將意見反饋到本公司,對服務人員的工作質量實行嚴格的考核和控制。
E、公司組織定期回訪，進一步提高用戶操作和維護設備的水平。
F、每年定期舉辦用戶培訓班，對用戶的操作人員進行理論、實踐的再提高培訓，并進行操作人員在使用、維修、維護等方面的交流。
5、無論是在質量保證期內或保證期外，承諾在接到用戶通知（電話或傳真）后，1小時內做出明確答復，或24小時內到達買方，并做到故障不排除維修人員不撤離現場。
6、專職的售后服務隊伍，隸屬于銷售部門，可對用戶提出的服務要求做出快速反應。
